راهنمای جامع سایز شفت موتور ساعت : انتخاب هوشمندانه برای عقربه های سنگین و سبک

آیا تا به حال برای شما پیش آمده که موتور ساعت دیواری را تعویض کنید، اما عقربه های جدید روی شفت موتور سفت نشوند؟ یا موتوری بخرید که قدرت کافی برای چرخاندن عقربه های بزرگ و سنگین شما را نداشته باشد؟ سایز شفت موتور ساعت و نوع رزوه آن، دو عامل طلایی در انتخاب صحیح هستند که اگر نادیده گرفته شوند، ساعت شما یا کار نمیکند یا مدام از کار میافتد.

در این جا از صفر تا صد انواع سایز شفت در موتورهای ساعت دیواری و رومیزی، کاربرد هر کدام، میزان تحمل گشتاور و توضیح تخصصی بخشهای رزوه (پیچ) و نشیمنگاه عقربه (مخروطی یا دندانه دار) را برای شما باز میکنم. اگر قصد ساخت ساعت دست ساز، تعمیر یا خرید موتور دارید، این مطلب را از دست ندهید.

آناتومی شفت موتور ساعت: تفاوت قسمت رزوه و قسمت عقربه

قبل از هر چیز، بهتر است با ساختار شفت (محور خروجی) موتورهای کوارتز آشنا شویم. یک شفت استاندارد در موتور ساعت دیواری از دو بخش اصلی تشکیل شده است:

• 1. قسمت رزوه دار (پیچی): این بخش نزدیک به بدنه موتور قرار دارد و کاملاً رزوه (دنده پیچ) دارد. وظیفه آن اتصال موتور به صفحه و قاب ساعت است. مهره فلزی روی این قسمت پیچ میشود تا موتور را محکم روی صفحه نگه دارد. طول رزوه تعیین میکند که موتور برای چه ضخامت صفحه ای مناسب است.
• 2. قسمت نشیمنگاه عقربه (شفت صاف یا دندانه دار): این بخش بالای رزوه قرار دارد و جایی است که عقربه ها (ساعت، دقیقه، ثانیه) سوار میشوند. معمولاً از چند لایه تو خالی تشکیل شده است:

• شفت داخلی (نازکترین): مختص عقربه ثانیه شمار (در مدل هایی که ثانیه شمار دارند).
• شفت میانی (توخالی و ضخیم تر): مختص عقربه دقیقه شمار.
• شفت خارجی (کوتاه ترین و پهن ترین): مختص عقربه ساعت شمار.
• جنس: معمولاً از پلاستیک فشرده ساخته میشود تا اصطکاک کم و دقت بالا داشته باشد. این بخش اغلب به صورت گرد، شش پهلو یا دندانه دار است تا عقربه نچرخد و محکم بنشیند.

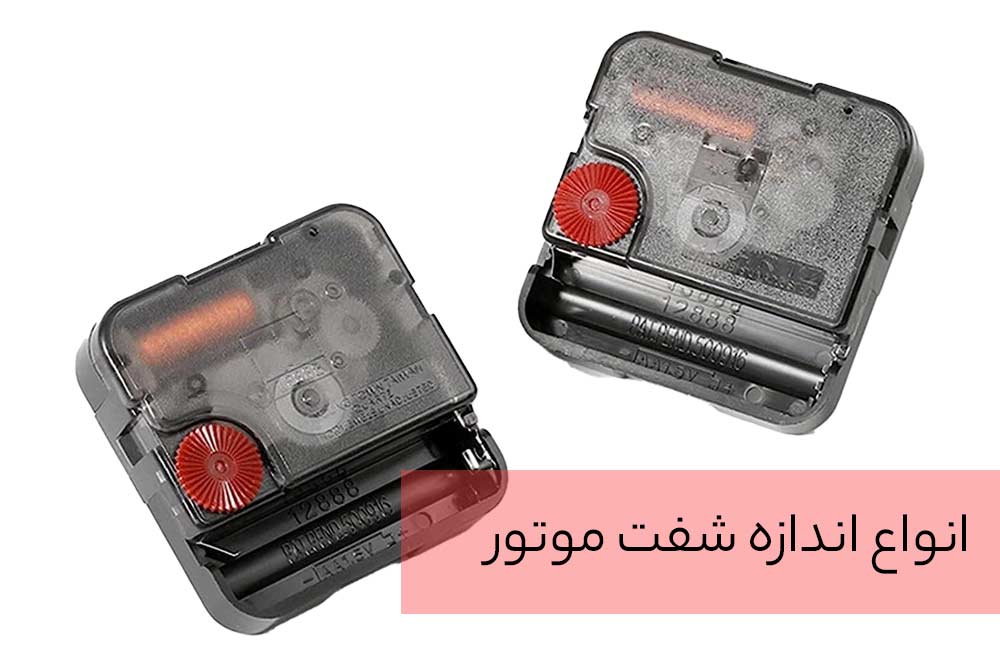

انواع سایز شفت بر اساس طول و قطر (مهمترین بخش)

در بازار ایران، موتورهای ساعت با برندهای معروفی مانند JIALI، 12888، TIMER، ENZO، COROMA، 2188 و غیره عرضه میشوند. اگرچه برندها متفاوت هستند، اما سایزهای شفت استاندارد جهانی دارند. ما سایزها را بر اساس دو معیار دسته بندی میکنیم:

۱. سایز شفت بر اساس طول رزوه (برای ضخامت صفحه)

این مورد زمانی اهمیت دارد که صفحه ساعت شما ضخیم است (مثلاً چوبی، MDF ضخیم یا فلزی با لایههای زیاد).

• شفت کوتاه (Short Thread): طول رزوه ۵.۵ میلیمتر، رایج ترین مدل. مشاهده و خرید موتور ساعت جیالی ۶۳۶۳ پایه کوتاه ۵.۵ میل
• مناسب برای ساعتهای رومیزی و دیواری با صفحه نازک (حداکثر ضخامت ۴ میلیمتر). این موتورها ارزانتر هستند ولی برای صفحات چوبی ضخیم مناسب نیستند.
• شفت متوسط (Medium Thread): طول رزوه ۹ تا ۱۲ میلیمتر. مشاهده و خرید موتور ساعت جیالی ۶۳۶۳ پایه کوتاه ۹ میل
• مناسب برای ساعتهای دیواری معمولی با صفحه چوبی به ضخامت ۸ تا ۱۰ میلیمتر.
• شفت بلند (Long Thread): طول رزوه ۱۶ میلیمتر. مشاهده و خرید موتور ساعت جیالی ۶۳۶۳ پایه کوتاه ۱۶ میل

مخصوص ساعتهای دیواری بزرگ با صفحه ضخیم (۱۴ میلیمتر ) یا زمانی که میخواهید موتور را با یک لایه اسفنج یا فوم جدا کنید. همچنین برای ساعتهای ایستاده (Grandfather Clock) کاربرد دارد.

۲. سایز شفت بر اساس قطر و نوع نشیمنگاه عقربه (برای اتصال عقربه)

این بخش حیاتی ترین نکته است. اگر قطر این قسمتها با عقربه همخوانی نداشته باشد، عقربه یا لق میزند یا اصلاً نمی نشیند.

• شفت استاندارد (Standard): قطر شفت عقربه دقیقه تقریباً ۵.۲ میلیمتر و قطر شفت عقربه ساعت تقریباً ۳.۵ میلیمتر.
• ۹۰ درصد موتورهای ساعت دیواری خانگی و رومیزی از این استاندارد پیروی میکنند. عقربه هایی که از فروشگاهها میخرید، معمولاً برای همین سایز طراحی شده اند.
• شفت مینیاتوری (Mini Quartz): قطر کمتر از ۴ میلیمتر برای عقربه دقیقه. اینها در ساعتهای کوچک رومیزی، ساعت دیواری طرح دار با سایز A4 یا ساعتهای هدیه استفاده میشوند. کمتر رایج هستند و بیشتر در موتورهای چینی ارزان دیده میشوند.
• شفت های گیربکسی : تکه سر آن فلزی می باشد که مخصوص موتور های گیربکسی است.

کاربردهای سایزهای مختلف شفت (هرکجا کدام موتور مصرف میشود؟)

حالا که با اعداد و اندازه ها آشنا شدید، بیایید ببینیم هر سایز شفت دقیقاً کجا به کار میرود و چه مشکلی را حل میکند.

الف) موتور با شفت کوتاه و نشیمنگاه استاندارد (کاربرد رومیزی و دیواری کوچک)

- کجا مصرف میشود؟

• ساعتهای رومیزی اکریلیکی یا فلزی نازک
• ساعتهای دیواری با صفحه فوم یا مقوای ضخیم (حداکثر ۵ میلیمتر)
• ساخت کاردستی و ساعتهای آموزشی
• میزان قدرت: کم (گشتاور حدود ۰.۵ تا ۱ کیلوگرم-سانتیمتر)
• تحمل عقربه: حداکثر طول عقربه ۲۵ سانتیمتر و وزن حداکثر ۱۰ گرم (عقربه های پلاستیکی سبک یا آلومینیومی نازک)

ب) موتور با شفت متوسط ۹ میلیمتری و نشیمنگاه استاندارد

کجا مصرف میشود؟

• ساعتهای دیواری خانگی با قطر ۳۰ تا ۵۰ سانتیمتر (متداولترین نوع در خانه ها و ادارات)
• ساعتهای طرح چوبی با صفحه MDF 8 میلیمتری
• ساخت ساعت با قاب چوبی دست ساز

قدرت و تحمل در مقابل عقربه: چرا موتور شما زود میسوزد؟

یکی از رایج ترین سوالات این است: "آیا هر موتوری هر عقربهای را میچرخاند؟" پاسخ قاطع خیر است. موتورهای ساعت پرقدرت و معمولی از نظر داخلی کاملاً متفاوت اند.

در موتورهای کوارتز، یک کویل الکترومغناطیسی و یک چرخدنده پلاستیکی ظریف وظیفه تبدیل پالسهای الکتریکی به حرکت را برعهده دارد. اگر عقربهای سنگینتر از حد مجاز نصب کنید:

• افزایش جریان مصرفی و زود خالی شدن باطری (شاید در یک هفته باطری قلمی تمام شود).
• جا ماندن و لکنت عقربه (مخصوصاً در موقعیت ۵ و ۷ و ۱۲ ساعت که ثقل عقربه بیشتر است).
• خرابی چرخ دنده داخلی (معمولاً دندانه پلاستیکی خرد میشود و موتور بی صدا میمیرد).
• گرم شدن بیش از حد و ذوب شدن بخشهای داخلی.

کته حرفهای: همیشه برای اطمینان، عقربه های خود را قبل از خرید وزن کنید. اگر عقربه آلومینیومی توخالی و سبک است، موتور معمولی کافیست. اما اگر عقربه فلزی فشرده، استیل یا چوبی است، حتماً سراغ موتورهای با گشتاور بالا (High Torque) بروید. این موتورها معمولاً شفت قطور و رزوه های درشت تری دارند.
